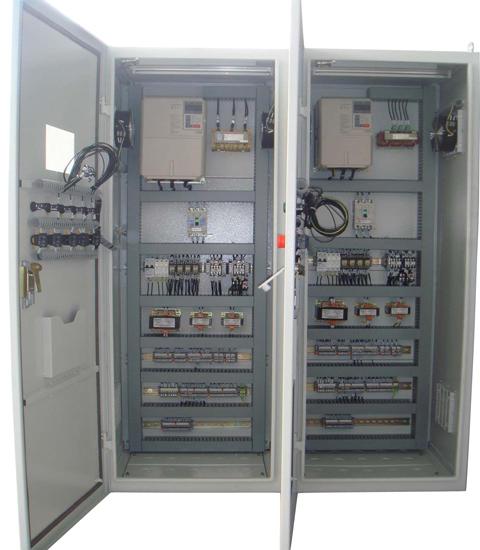

配電柜的分類
一、按斷路器安裝方式分為移開式或手車式和固定式
1、移開式或手車式,用Y表示:表示柜內的主要電器元件是安裝在手車上的,由于手車柜有很好的互換性,可提高供電的可靠性,常用的手車類型有:隔離手車、斷路器手車、PT手車、計量手車、電容器手車和所用變手車等。
2、固定式,用G表示: 表示柜內所有的電器元件均為固定式安裝的,固定式開關柜較為簡單經濟。
二、按安裝地點分為戶內和戶外
1、用于戶內,用N表示:表示只能在戶內安裝使用。
2、用于戶外,用W表示:表示可以在戶外安裝使用。
三、按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜、金屬封閉箱式開關柜和敞開式開關柜四大類
1、金屬封閉鎧裝式開關柜,用字母K來表示:主要組成部件,分別裝在接地的、用金屬隔板隔開的、隔室中的金屬封閉開關設備。
2、金屬封閉間隔式開關柜,用字母J來表示:與鎧裝式金屬封閉開關設備相似,其主要電器元件,也分別裝于單獨的隔室內,但具有多個或一個符合一定防護等級的非金屬隔板。
3、金屬封閉箱式開關柜,用字母X來表示:開關柜外殼為金屬封閉式的開關設備。
4、敞開式開關柜:無保護等級要求,外殼有部分是敞開的開關設備。
